小 砂 泵

 一、用途及適用範圍：

小型砂泵可以是鑽井液固相控製係統的重要組成部分，其作用是：（1）與射流漏鬥配合，形成射流混漿裝置，加重和配製鑽井液；（2）作為灌注泵給鑽井泵灌注鑽井液；（3）可以作為計量泵使用。

二、結構組成、特點及工作原理

小型砂泵主要有泵殼、葉輪、軸承座、泵軸、軸承、耐磨盤、密封裝置、電機、底座等組成。其主要特點是：（1）采用半開式葉輪結構，可輸送任何密度和粘度的鑽井液，且壓力高、流量大；（2）設置了可換耐磨盤結構，大修泵時更換耐磨盤即可提高泵的容積效率。

工作原理是：砂泵在動力機的驅動下，鑽井液經吸入口由葉輪中部吸入，通過葉輪中的流道後，在離心力作用下，獲得足夠的能量和速度，經過泵殼連續不斷地從排出口輸送給工作機。

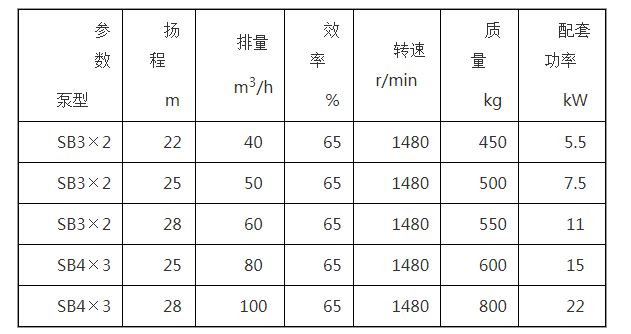

三、小型砂泵主要型號和技術參數：

四、密封裝置：

     SB係列離心砂泵密封采用機械密封和複合密封兩種形式。複合密封為機械密封與填料盤根密封的組合，正常使用時無須保養，當機械密封失效時，采用填料盤根密封，應按下述技術要求操作：

1、每天通過油咀向密封腔內加注10～20ml潤滑脂；

2、當砂泵正常工作時，密封處每分鍾外泄1～6滴鑽井液屬正常現象，但外泄嚴重時，應及時調節大壓蓋；

3、每周調節一次壓蓋，當無法調節時應及時更換其壓緊的兩道盤根；

4、當壓蓋與外套壓緊無法調節時，應退出壓蓋，再加一道盤根（不要勾出裏麵的盤根）；

5、當軸套表麵的耐磨層（約0.2mm）被磨完後，應及時更換。

五、安裝：

1．    砂泵在井場的擺放位置應盡可能靠近與其配套的工作設備（如除砂器、混漿器等），其進口管線的總長度不得超過8m；

2．    本泵使用電源必須是三相四線製，若沒有接地線，必須加裝，以防漏電；

3．    泵的進出口管線及相應的聯接部位都必須有良好的密封，如有漏液、漏氣就會影響泵的正常工作；

4．    安裝好後，點按啟動按鈕，若轉動方向與泵上箭頭所標的方向不一致，需調換一對接線柱，確保轉向與泵上所標方向一致。

六．維護與保養

1．電動砂泵首次使用時一定要確保電機的轉動方向與泵殼上所標方向一致。否則將造成泵很快損壞；

2．新裝配的或長期停用後再次投入使用的砂泵，要先向密封腔和軸承腔內加注潤滑油；

3．砂泵啟動前，必須先打開泵的進出口閥門；

4．啟動後要注意觀察泵的工作情況，若發現砂泵的壓力和流量太大或太小，電機發熱等現象，要適當調節出口閥門的開度或更換葉輪；

5．軸承腔兩端每周加注10～20ml潤滑脂， 組合密封腔內每天加注10～20ml潤滑脂。

6．寒冷季節，泵若要較長時間中止運轉時，要擰開泵殼下方的螺塞，放掉泵殼內的鑽井液，以免鑽井液凍結而影響下次使用。

7．新出廠的砂泵及其密封裝置均已經過認真調試和出廠檢驗，不要隨便打開，也不要擰動或取下調節螺栓。

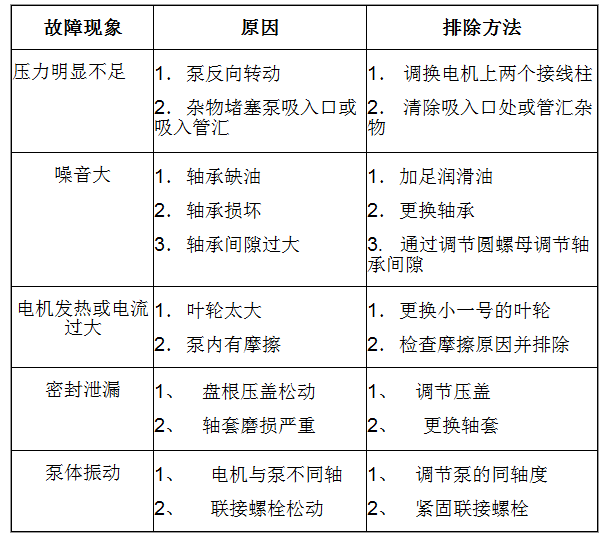

七．常見故障及排除方法
