倒 繩 機

     SFDSJ係列電動倒繩機和液壓是用於鑽機穿大繩收大繩的專用設備。它配備了引繩滾筒，不用其它輔助設備和工具就可以完成開鑽前的穿大繩工作及完鑽時的收繩工作。作業更為方便安全，易於操作。

一、 主要特點

   在鋼絲繩筒的兩側中心孔內應打入預製的軸套，主軸穿入鋼絲繩筒後應吊起，緩慢放入托軸與支架內，並把支架U形托上的內六方螺絲上緊，使主軸在本機上不能軸向移動、也不能轉動。鋼絲繩筒軸瓦應與主軸擋板貼合，並在另一側麵用對開的主軸固定夾夾住主軸，使鋼絲繩筒不能軸向移動。伸出並調整撥叉的位置使大齒輪能帶動鋼絲繩筒旋轉。穿繩時使用φ9.3mm牽引鋼絲繩，繞在小滾筒上，合上離合器，即可在穿大繩時用。用於鑽井大繩收放、電潛泵電纜收放。也可用於類似要求的其他繩索的收放。配有引繩滾筒，使穿繩作業更易於操作，大大減輕了工人的勞動強度電機電器係統及液壓係統全部采用防爆配置，安全可靠性強。采用無級變速(電動)液壓調速(液壓)控製收放速度,使得作業更穩妥。

二、倒繩機的結構

      倒繩機由底座(1)、穿繩絞車(2)、導繩馬達(10)、液壓工作站(14)、液路、液控係統(12)組成的液壓穿導繩機，其工作原理的技術結構由油箱(11)、自封式吸油過濾器(16)、柱塞泵(17)、液壓工作站(14)、防震壓力表(18)、多路換向閥(19)、穿繩絞車(2)、導繩馬達(10)組成，采用這樣的結構後，液壓穿導繩機在供液壓油時，穿繩絞車(2)與導繩馬達(10)通過多路換向閥(19)控製、作雙向轉動，其速度均為無級調速，液壓導繩機在不供應液壓油時，穿繩絞車不會反轉，滾筒上的鋼絲繩能自由放出，安全性能穩定，工作效率大大提高。

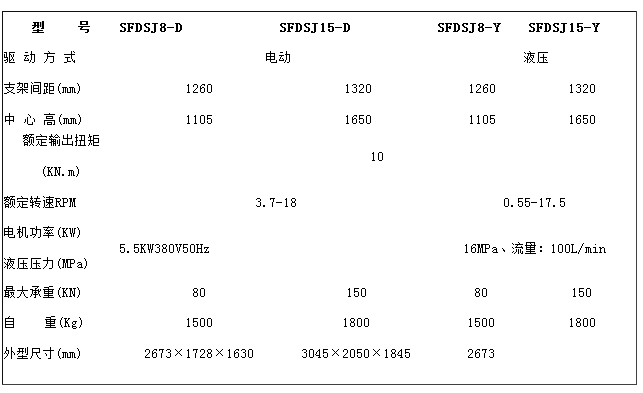

三、技術參數：
